Toleranztabellen nach ISO 2768

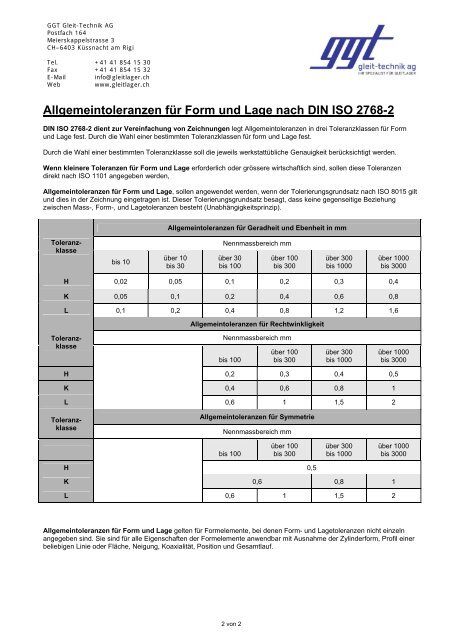

Die Toleranztabellen sind ein Auszug aus der Normenreihe ISO 2768, welche auch als DIN-Norm vorliegt. Die ISO 2768 besteht aus zwei Teilen. Teil 1 beschäftigt sich mit den Allgemeintoleranzen für Längen- und Winkelmaße ohne einzelne Toleranzeintragung. Teil 2 normte Toleranzen für Form und Lage ohne einzelne Toleranzeintragung, dieser Teil wurde 2021 durch die ISO 22081 ersetzt.

Mit der Freigabe der ISO 22081 wird damit die ISO 2768-2 ohne Datumsangabe auf allen bestehenden Zeichnungen ersetzt. Dies kann dort nur durch Datumsergänzung „ISO 2768-2:1989“ verhindert werden.

Allgemeintoleranzen nach ISO 2768-1

Tabelle 1 Grenzabmaße für Längenmaße außer für gebrochene Kanten

Längenmaße beinhalten z. B. Außen-, Innen-, Absatzmaße, Durchmesser, Radien, Abstandsmaße...

Bei Nennmaßen unter 0,5 mm sind die Grenzabmaße direkt am Nennmaß anzugeben. Die Nennmaßbereiche beziehen sich immer auf die Nennmaße ohne Abzug oder Zuschlag jeglicher Toleranzen.

Tabelle 2 Grenzabmaße für gebrochene Kanten (Rundungshalbmesser und Fasenhöhen)

Gebrochene Kanten sind nur Radien/Fasen, die in einem nachgelagerten Arbeitsgang angebracht werden können und nicht für die geometrische Beschreibung notwendig sind. Die gebrochene Kante kommt noch von der konventionellen Fertigung, als die Teile vorgedreht wurden und nachträglich alle „Kanten“ gebrochen wurden.

Bei Nennmaßen unter 0,5 mm sind die Grenzabmaße direkt am Nennmaß anzugeben.
